産品内容介紹

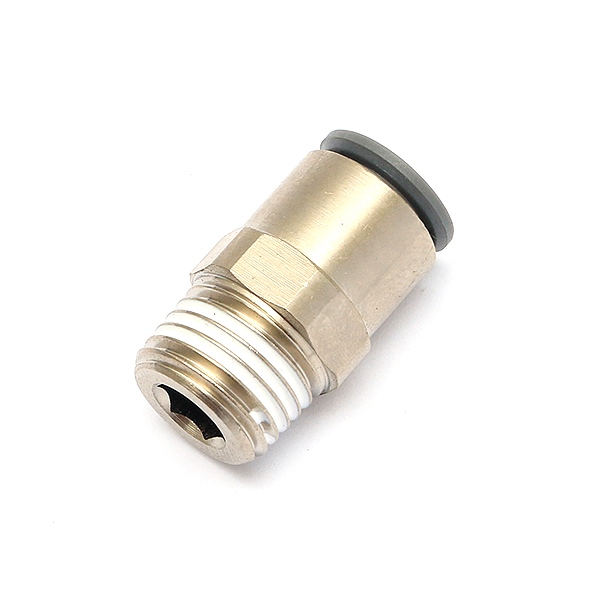

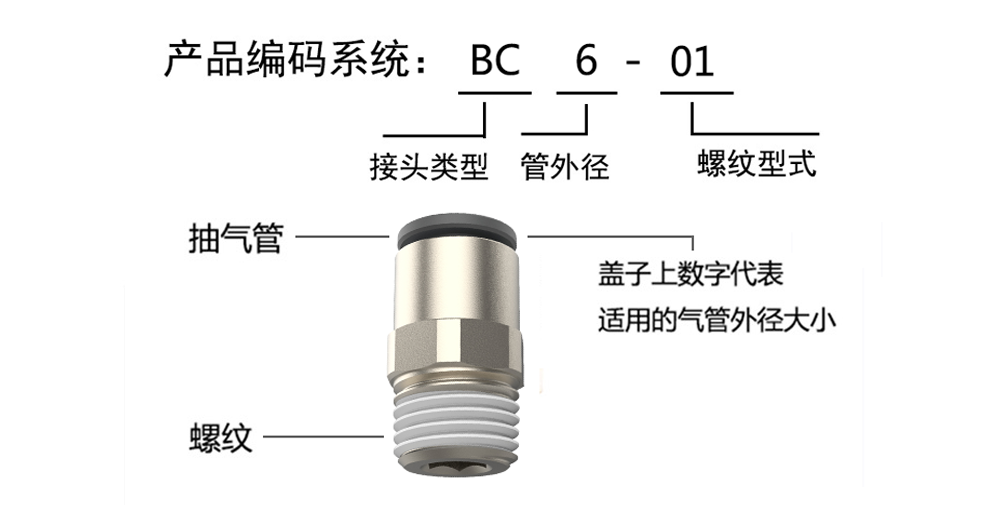

我們這款直通快速接頭的接頭體積相對于其他直通接頭會比較小了，它的外形及優異的調節功能、調節方式的多樣化非常适用于一般氣動的應用。内外兩個六角，不僅減少洩壓的承接，而且适合不同角度的安裝要求。此款産品編碼爲BC6-01，BC爲接頭類型，6爲管外徑，01爲螺紋型式。産品的蓋子上數字代表适用的氣管外徑大小。
産品特性：
(1)外觀小巧靈動，整體呈流線型，節省安裝空間。
(2)正負壓一樣，更适用于真空設備，減少洩壓，達到節能。
(3)螺紋直通快插接頭含内外兩個六角，更便于産品的安裝。
(4)管子與接頭主體可360°旋轉，且不損傷管子，适合不同角度的安裝要求。
産品規格：
| 适用範圍 | 壓縮空氣、真空、水 |
| 真空能力 | 755mmHg（99%真空） |
| 工作溫度 | -20~+60℃ |
| 工作壓力 | 工作溫度爲0~10℃時，可達15Bar，具體工作壓力與搭配的塑料管種類有關。 |
| 使用材料 | 工程塑料，黃銅鍍鎳，丁腈橡膠，不鏽鋼 |
推薦最大扭矩 （BSPP、M3、M5、M7） | 螺紋 | M3×0.5 | M5×0.8 | M7×1 | G1/8” | G1/4” | G3/8” | G1/2” |
| m.daN | 0.06 | 0.16 | 0.8 | 0.8 | 1.2 | 3 | 3.5 |
| 型号：BC | 材質：黃銅鍍鎳、工程塑料、丁腈橡膠 |
| 工作溫度：-20℃/+60℃ | 适用介質：壓縮空氣、真空、水 |
| 最大運行壓力：15 Bar | 真空額定壓力：755 mmHg(99%真空） |

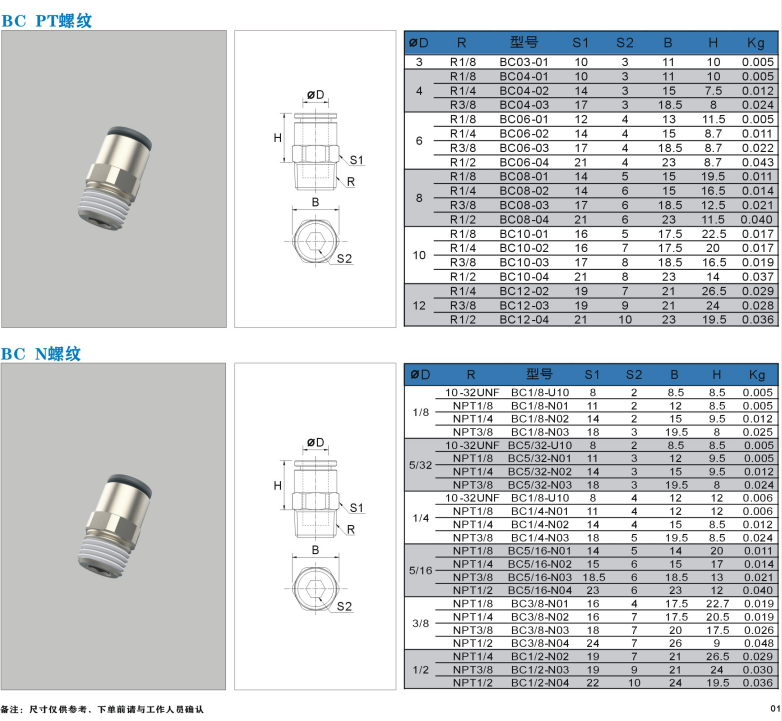

| 适合管子外徑：Ø4、Ø6、Ø8、Ø10、Ø12、Ø1/8、Ø5/32、Ø1/4、Ø5/16、Ø3/8、Ø1/2 | |
| 連接螺紋：R1/8、R1/4、R3/8、R1/2、10-5/32、NPT1/8、NPT1/4、NPT3/8、NPT1/2 | |
| 氣管氣動接頭使用注意事項： |
| 1、要确認管子切斷面垂直，管子外周無傷痕以及管子未成橢圓形。 |
| 2、插接管子時一定要插到接頭的底部，管子着未插到底有可能會導緻漏氣。 |
| 3、管子接裝好後，要拉一下管子确認管子拔不出接頭。 |
| 4、請不要用于流體以外的用途。 |
| 5、使用時不要超過最高使用壓力。 |
| 6、不要在使用溫度範圍以外使用，防止造成密封材料的變形，易導緻形成洩露。 |
| 7、不要進行人爲的擊打、彎曲、拉伸、防止造成破損。 |
| 8、不要在混入金屬粉或砂塵等地方使用，如附着雜物會造成工作不良或洩漏。 |
| 拆卸時注意事項： |
| 1、使用合适工具，使用管接頭的外六角部分拆卸管接頭。 |
| 2、去除與管接頭配合相對方粘附的密封材料。防止粘附着的密封材料可能會進入周邊元件，導緻故障。 |
