産品内容介紹
産品特性：

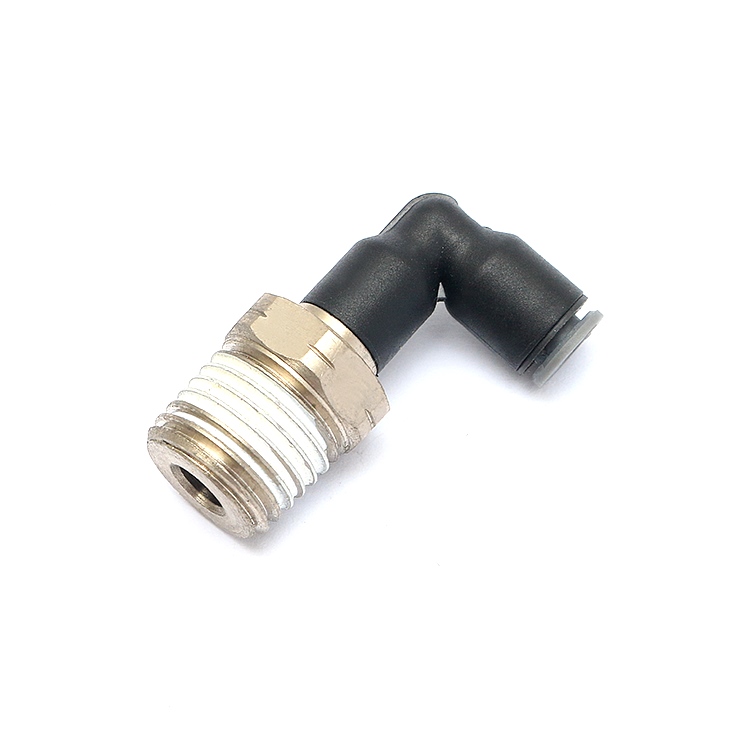

(1)Legris樂可利款氣動接頭，3129型加長L型彎頭。
(2)外觀小巧精美，塑件主體采用工程塑料，銅件主體采用黃銅鍍鎳。
(3)産品耐低溫，耐壓高，爆破壓力可達5Mpa。
(4)可旋轉本體，配合不同角度管路的安裝。
(5)管子與接頭主體可360°旋轉，且不損傷管子，适合不同角度的安裝要求。
(6)丁腈橡膠密封圈能夠确保在标準外徑氣管與接頭主體間進行完全密封。标準氣管适合與壓縮空氣和真空一起使用。
産品規格：
| 适用範圍 | 壓縮空氣、真空、水 |
| 真空能力 | 755mmHg（99%真空） |
| 工作溫度 | -20~+60℃ |
| 工作壓力 | 工作溫度爲0~10℃時，可達15Bar，具體工作壓力與搭配的塑料管種類有關。 |
| 使用材料 | 工程塑料，黃銅鍍鎳，丁腈橡膠，不鏽鋼 |
推薦最大扭矩 （BSPP、M3、M5、M7） | 螺紋 | M3×0.5 | M5×0.8 | M7×1 | G1/8” | G1/4” | G3/8” | G1/2” |
| m.daN | 0.06 | 0.16 | 0.8 | 0.8 | 1.2 | 3 | 3.5 |

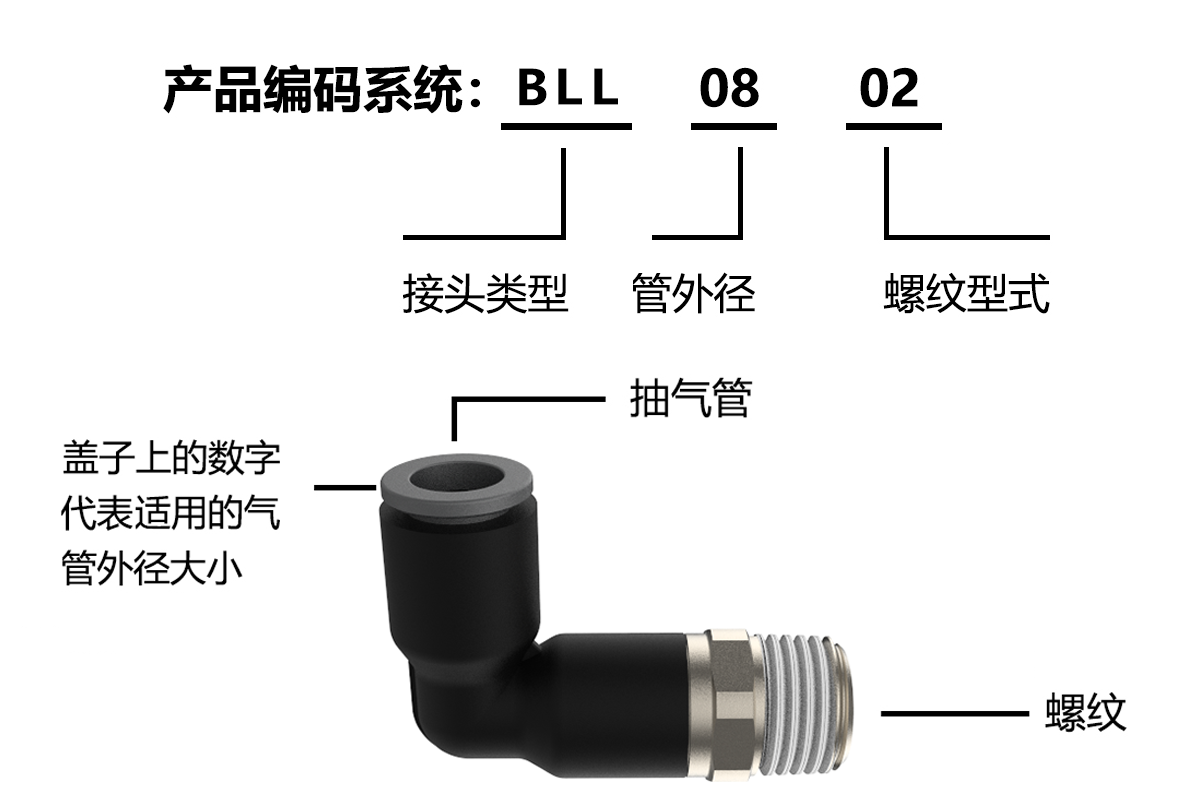

| 型号：BLL | 材質：黃銅鍍鎳、工程塑料、丁腈橡膠 |
| 工作溫度：-20℃/+60℃ | 适用介質：壓縮空氣、真空、水 |
| 最大運行壓力：15 Bar | 真空額定壓力：755 mmHg(99%真空） |
| 适合管子外徑：Ø4、Ø6、Ø8、Ø10、Ø12、Ø1/8、Ø5/32、Ø1/4、Ø5/16、Ø3/8、Ø1/2 | |
| 連接螺紋：R1/8、R1/4、R3/8、R1/2、10-5/32、NPT1/8、NPT1/4、NPT3/8、NPT1/2 | |
| 氣管氣動接頭使用注意事項： |
| 1、要确認管子切斷面垂直，管子外周無傷痕以及管子未成橢圓形。 |
| 2、插接管子時一定要插到接頭的底部，管子着未插到底有可能會導緻漏氣。 |
| 3、管子接裝好後，要拉一下管子确認管子拔不出接頭。 |
| 4、請不要用于流體以外的用途。 |
| 5、使用時不要超過最高使用壓力。 |
| 6、不要在使用溫度範圍以外使用，防止造成密封材料的變形，易導緻形成洩露。 |
| 7、不要進行人爲的擊打、彎曲、拉伸、防止造成破損。 |
| 8、不要在混入金屬粉或砂塵等地方使用，如附着雜物會造成工作不良或洩漏。 |
| 拆卸時注意事項： |
| 1、使用合适工具，使用管接頭的外六角部分拆卸管接頭。 |
| 2、去除與管接頭配合相對方粘附的密封材料。防止粘附着的密封材料可能會進入周邊元件，導緻故障。 |
